수영장설비
-
-
Pool heating시스템이란?
열원의 공급을 제어하여 부하측(수영장)에 일정한 온도를 유지하는 시스템입니다.
Pool heating 시스템 구성
열원의 열을 간접가열하여 목표 온도값에 도달하는 시스템으로 열교환기에 전동밸브를 설치하여 제어판넬에서 필요온도 입력시 전동밸브를 on 하여 열원을 열교환기로 공급하여 주며 온도도달시 전동밸브를 off하여 열원을 차단하는 시스템으로 제어부/온도센서/전동밸브/열교환기로 구성됩니다.
열교환기 종류
- 열교환기는 판형열교환기와 브레이징열교환기 2가지 종류가 있습니다.

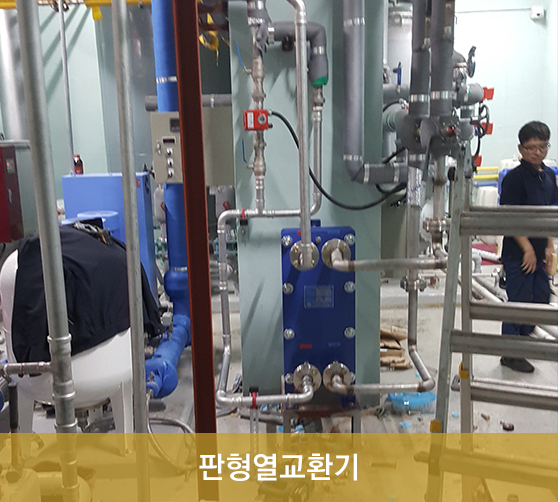

판형의 장단점
- 열량을 변경하여 사용가능하며 분리세척이 됨.
- 중량이 무거움
- 고가이며 외형이 크고 공간을 필요로함.

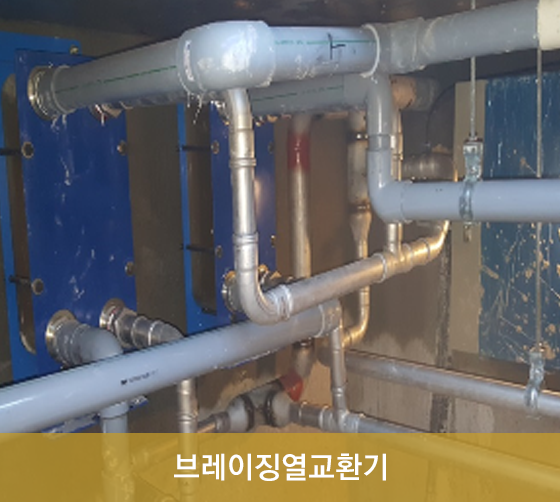

브레이징 장단점
- 판형에 비해 동일용량의 사이즈가 작으며 저렴함.
- 분리세척이 안됨.(막힘시 교체)
열교환기 용량의 중요성
- 열교환기의 용량은 △t℃값을 얼마나 줄이는가에 따라서 온도상승의 시간절약 열원의 열을 빨리 목표값에 도달하는지 정하여 진다. 열교환기는 20만 kcal/h부하측(사용측)의 수영장물이 200톤, 수영장의 물이 10℃ 에서 31℃ 사용온도 까지 상승시키려면 얼만나 걸리나요?(열원50만 kcal/h) 열원은 크고 열교환기가 작아 물을 상승하는 시간이 오래 걸리게 된다.
수영장 200톤× 21℃(10℃~31℃ 도 온도차) = 4,200,000만kcal/h 가 필요열량
20만kcal/h 온도상승 시간은 21시간이 필요함.
열교환기가 커질수록 시간은 단축됨.(단 열량보다 크다고 온도상승은 안됨.)
